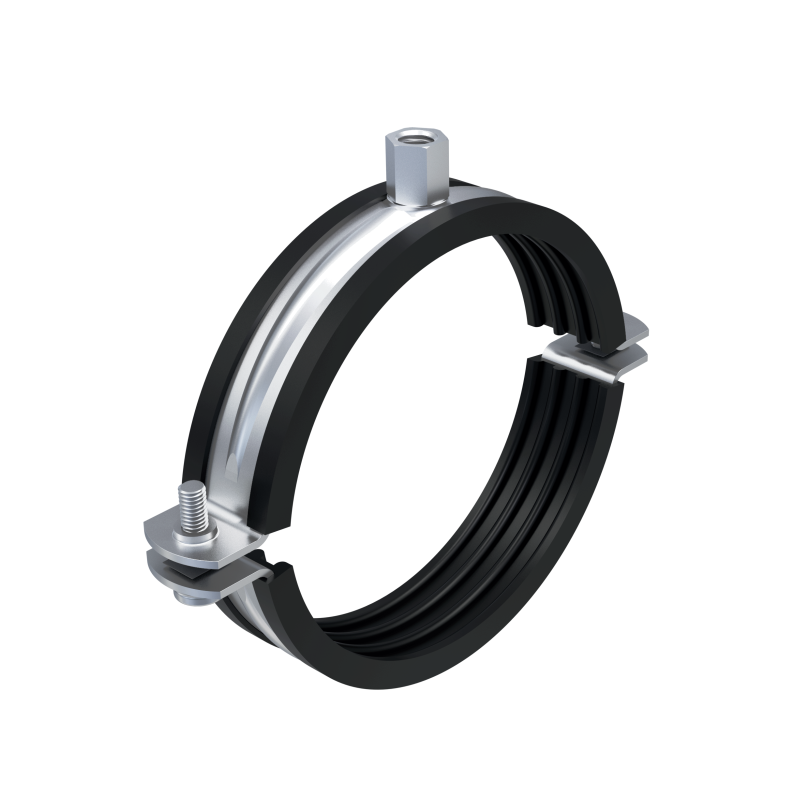

Pijpbeugel massief met EPDM rubber inlage
| Afmetingen | Ø12-14 t/m 210-219 mm |
|---|---|
| Materiaal | Elektrolytisch verzinkt |
Filters:
| Artikel Nr. | Ø (mm) | inch | AS | B x D | Materiaal | Behandeling | vpe x aantal = totaal | ||
|---|---|---|---|---|---|---|---|---|---|
| Artikel Nr.123.10.0012 | 12 - 14 | 1/4” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0015 | 15 - 19 | 3/8” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0020 | 20 - 23 | 1/2” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0025 | 25 - 28 | 3/4” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0032 | 32 - 35 | 1” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0040 | 40 - 43 | 1 1/4” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0044 | 44 - 49 | 1 1/2” | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0050 | 50 - 55 | - | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0057 | 57 - 61 | 2” | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0063 | 63 - 67 | - | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0070 | 70 - 73 | - | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0074 | 74 - 80 | 2 1/2” | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0083 | 83 - 91 | 3” | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0101 | 101 - 106 | - | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.123.10.0108 | 108 - 114 | 4” | M8/M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0115 | 115 - 116 | - | M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0123 | 123 - 128 | - | M8/M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0131 | 131 - 135 | 5” | M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0137 | 137 - 142 | 5” | M8/M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0159 | 159 - 165 | 6” | M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0193 | 193 - 200 | 7" | M8/M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0200 | 200 - 206 | - | M10 | 25 x 2٫50 | Staal | ELVZ | |||
| Artikel Nr.123.10.0210 | 210 - 219 | 8” | M10 | 25 x 2٫50 | Staal | ELVZ |
| Specificaties | : tweedelige pijpbeugel geschikt voor staal, koper, gietijzer en kunststof (multilayer) buis. |
| Materiaal | : staal DC 01 – EN10130 (St.12.03), elektrolytisch verzinkt (gem. min. 8 μm). |
| Herkomst | : materiaal en productie Europa. |
| Rubber inlage | : EPDM rubber zwart volgens DIN4109 chloor- en silliconenvrij – dikte 4 mm. |
| Geluidreductie inlage | : 17dB(A) volgens ISO 3822-1, indien inlage niet overbelast wordt. |
| Temperatuur bestendigheid | : van -40° C tot +100° C | Voldoet aan de brandveiligheidseisen volgens DIN 4102-1 Klasse B2. |

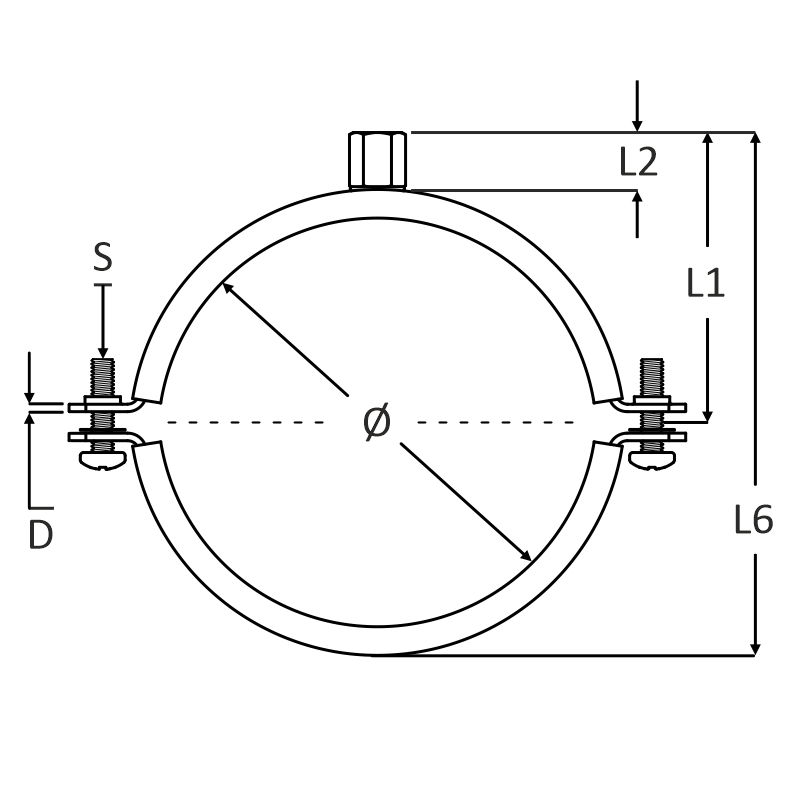

| S (bout) | : DIN-u 7985 M6 met gecombineerd kop philips/sleuf en antiverlies ring. |
| S (bout 2) | : vanaf Ø200 mm tapbout DIN933 met moer DIN934 M8 voor gemonteerd. |
| Borging | : antiverlies ring tot 165 mm. |

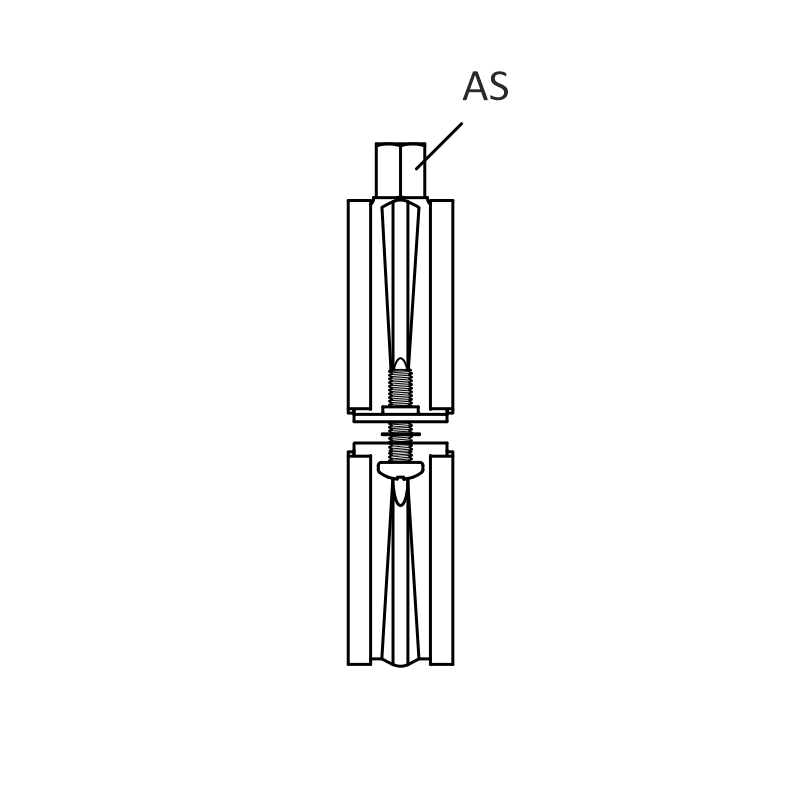

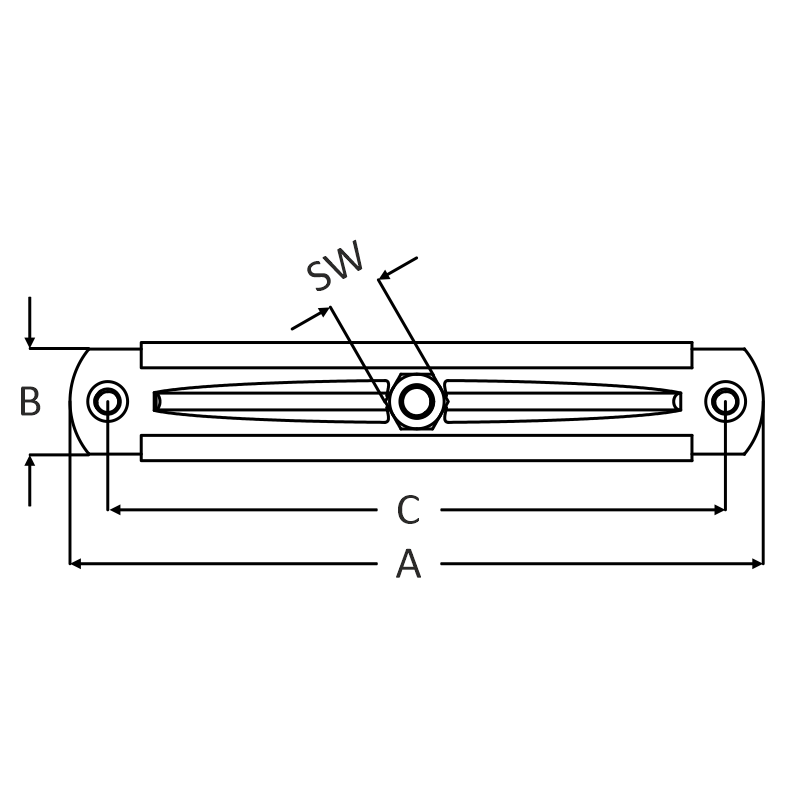

| AS (aansluiting) | : moer M8 en M8/M10 SW13, moer M10 SW17. |
| Maatvast | : versterkingsgroef bij zetting geperst voor extra stevigheid. |
| Aanbevolen maximum load | : zie tabel. |
