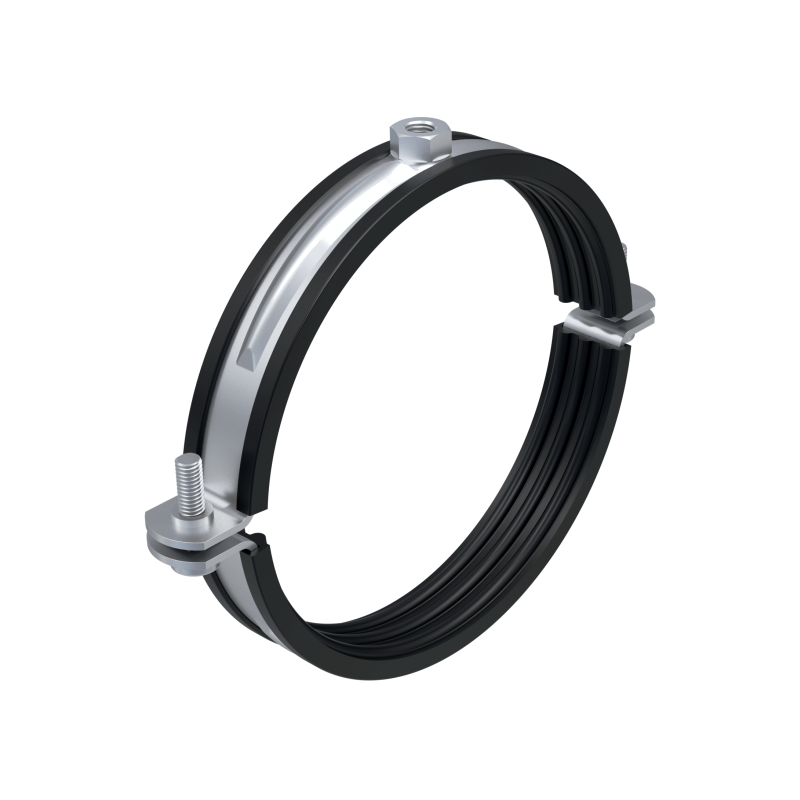

Ventilatiebeugel met EPDM rubber inlage

Afmetingen	Ø71 t/m 1250 mm
Materiaal	Elektrolytisch verzinkt

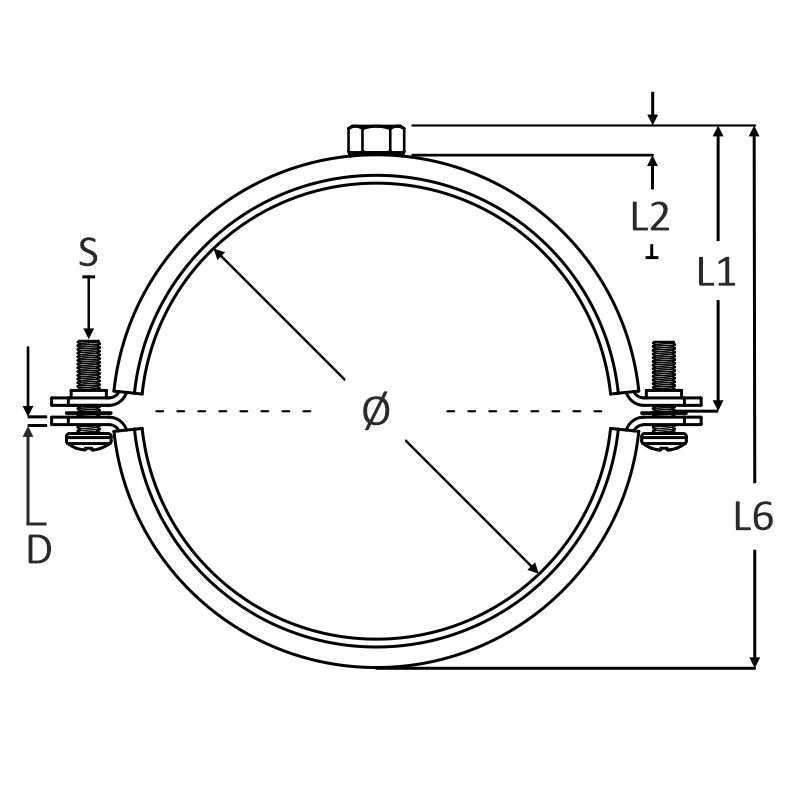

Ventilatiebeugel met EPDM rubber inlage vooraanzicht

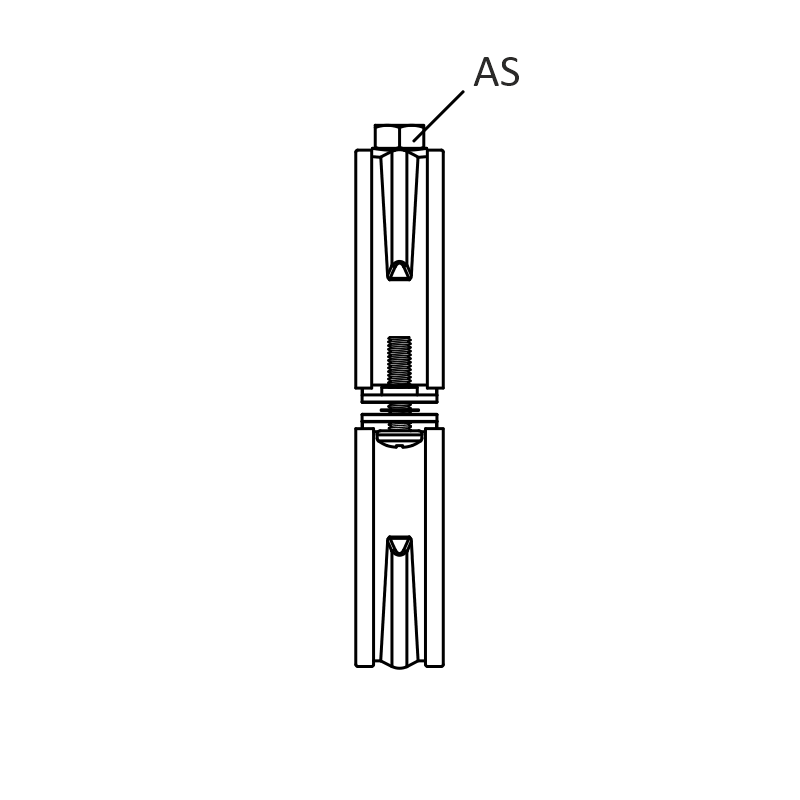

Ventilatiebeugel met EPDM rubber inlage zijaanzicht

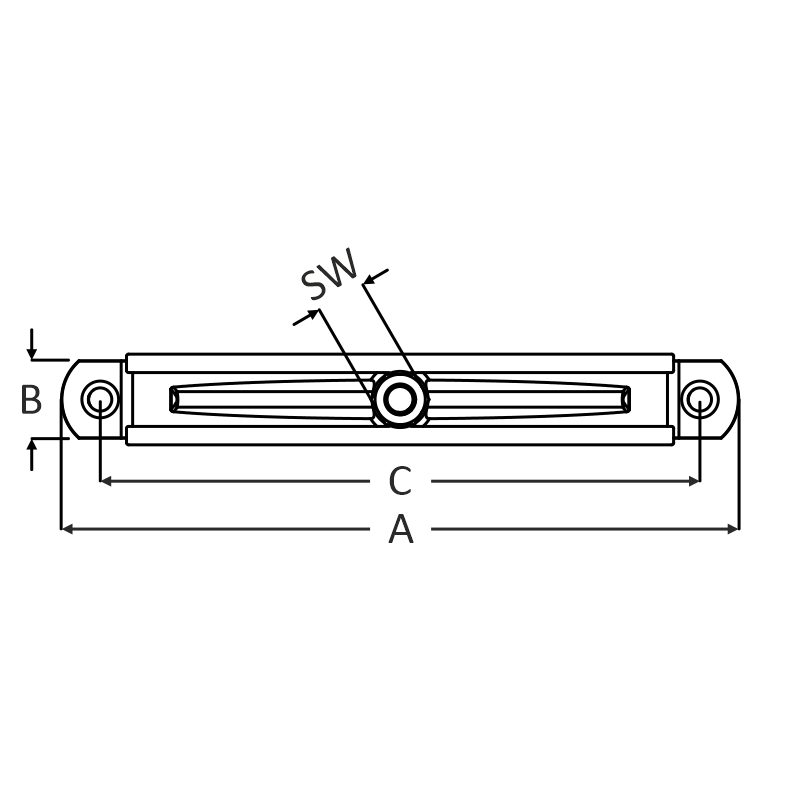

Ventilatiebeugel met EPDM rubber inlage bovenaanzicht

Product variaties
Uitgebreide omschrijving
BIM Bibliotheek
Step files
Product sheet PDF

Filters:

Artikel Nr.	Ø (mm)	AS	B x D	Materiaal	U	Behandeling	vpe x aantal = totaal
Artikel Nr.140.00.0071	Ø (mm)71	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
A 116 C 98 L1 49 L2 8 L6 90 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
Artikel Nr.140.00.0080	Ø (mm)80	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
A 126 C 108 L1 54 L2 8 L6 100 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
Artikel Nr.140.00.0090	Ø (mm)90	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 139 C 121 L1 59 L2 8 L6 110 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0100	Ø (mm)100	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 152 C 134 L1 64 L2 8 L6 120 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0112	Ø (mm)112	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 156 C 138 L1 70 L2 8 L6 132 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0125	Ø (mm)125	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
A 172 C 152 L1 76 L2 8 L6 144 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 25 x= 25	Buy Now
Artikel Nr.140.00.0140	Ø (mm)140	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 185 C 167 L1 84 L2 8 L6 160 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0150	Ø (mm)150	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 197 C 179 L1 89 L2 8 L6 170 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0160	Ø (mm)160	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
A 208 C 190 L1 94 L2 8 L6 180 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
Artikel Nr.140.00.0180	Ø (mm)180	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
A 225 C 207 L1 104 L2 8 L6 200 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 20 x= 20	Buy Now
Artikel Nr.140.00.0200	Ø (mm)200	ASM8	B x D20 x 1٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
A 252 C 234 L1 114 L2 8 L6 220 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
Artikel Nr.140.00.0224	Ø (mm)224	ASM8	B x D20 x 1٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
A 269 C 251 L1 126 L2 8 L6 244 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 15 x= 15	Buy Now
Artikel Nr.140.00.0250	Ø (mm)250	ASM8	B x D25 x 2٫00	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 306 C 289 L1 139 L2 8 L6 270 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0280	Ø (mm)280	ASM8	B x D25 x 2٫00	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 328 C 310 L1 154 L2 8 L6 300 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0300	Ø (mm)300	ASM8	B x D25 x 2٫00	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 348 C 330 L1 164 L2 8 L6 320 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0315	Ø (mm)315	ASM8	B x D25 x 2٫00	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 363 C 346 L1 172 L2 8 L6 336 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0355	Ø (mm)355	ASM8	B x D25 x 2٫00	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 403 C 385 L1 192 L2 8 L6 376 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0400	Ø (mm)400	ASM8	B x D25 x 2٫00	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 448 C 430 L1 214 L2 8 L6 420 SW 13 S M6 x 20 Max. load 0٫9 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0450	Ø (mm)450	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 524 C 506 L1 240 L2 8 L6 472 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0500	Ø (mm)500	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 574 C 556 L1 265 L2 8 L6 522 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0560	Ø (mm)560	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 634 C 616 L1 295 L2 8 L6 582 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0600	Ø (mm)600	ASM10	B x D30 x 2٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 674 C 656 L1 315 L2 8 L6 622 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0630	Ø (mm)630	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 704 C 686 L1 330 L2 8 L6 652 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0710	Ø (mm)710	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 784 C 766 L1 370 L2 8 L6 732 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0800	Ø (mm)800	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 874 C 856 L1 415 L2 8 L6 822 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.0900	Ø (mm)900	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 974 C 956 L1 465 L2 8 L6 922 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.1000	Ø (mm)1000	ASM10	B x D30 x 2٫50	MateriaalStaal	U	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 1074 C 1056 L1 515 L2 8 L6 1022 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.1120	Ø (mm)1120	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 1194 C 1176 L1 575 L2 8 L6 1142 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
Artikel Nr.140.00.1250	Ø (mm)1250	ASM10	B x D30 x 2٫50	MateriaalStaal	UNEN	BehandelingELVZ	Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now
A 1324 C 1306 L1 640 L2 8 L6 1272 SW 17 S M8x30 + moer Max. load 2٫0 kN
Ventilatiebeugel met EPDM rubber inlage aantal 1 x= 1	Buy Now

Specificaties	: tweedelige pijpbeugel geschikt voor lucht ventilatie en spiro/spiraalbuis.
Materiaal	: staal DC 01 – EN10130 (St.12.03), elektrolytisch verzinkt (gem. min. 8 μm) \| materiaal en productie Europa.
Rubber inlage	: EPDM rubber zwart volgens DIN4109 chloor- en siliconenvrij – dikte 4 mm.
Geluidreductie inlage	: 17dB(A) volgens ISO 3822-1, indien inlage niet overbelast wordt.
Temperatuur bestendigheid	: van -40° C tot +100° C \| voldoet aan de brandveiligheidseisen volgens DIN 4102-1 Klasse B2.
(S) bout	: DIN-u 7985 M6x20 met gecombineerd kop philips/sleuf, vanaf Ø450 mm DIN 933 M8x30 met moer DIN934.
AS (aansluiting)	: moer M8- SW13, moer M10-SW17.
Maatvast	: versterkingsgroef bij zetting geperst voor extra stevigheid.
U	: NEN-EN 1506 ronde kanalen van verzinkt staal.
