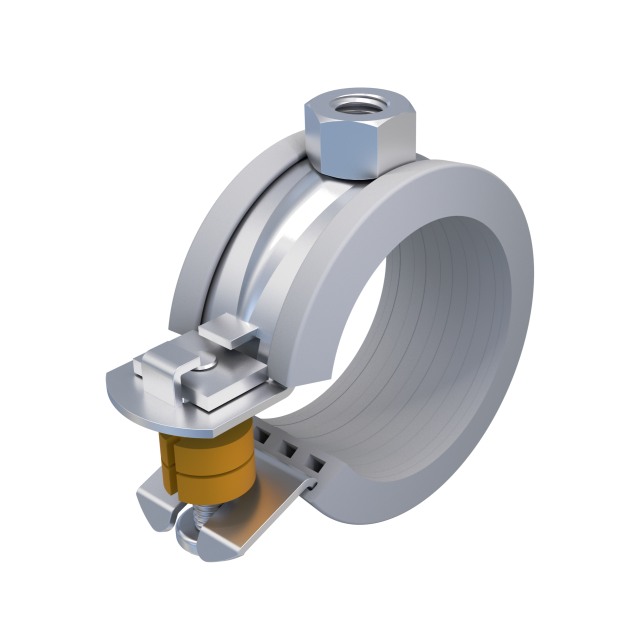

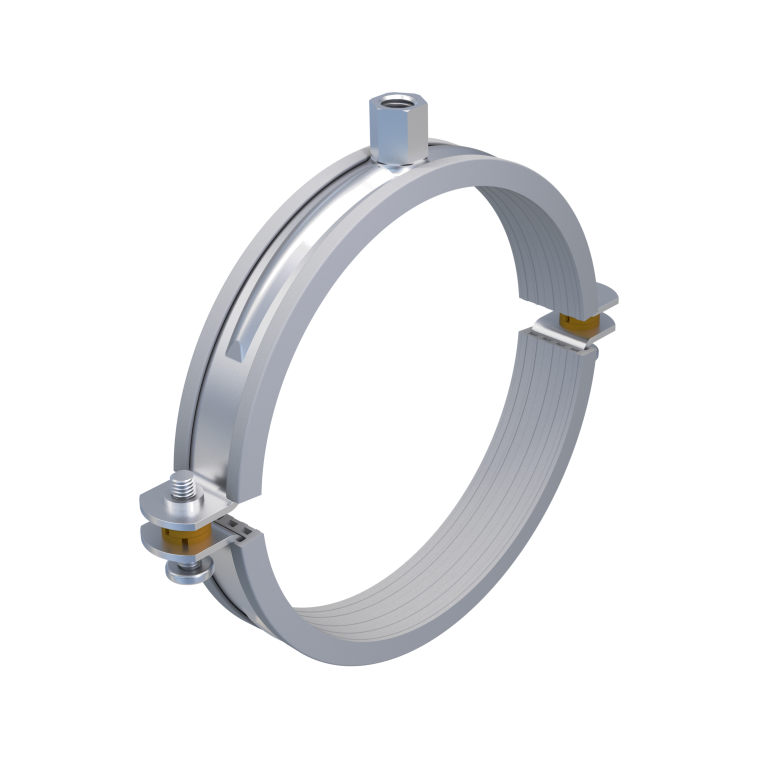

Pijpbeugel voor kunststof leiding met low friction inlage
| Afmetingen | Ø16 t/m 160 mm |
|---|---|
| Materiaal | Elektrolytisch verzinkt |
Filters:

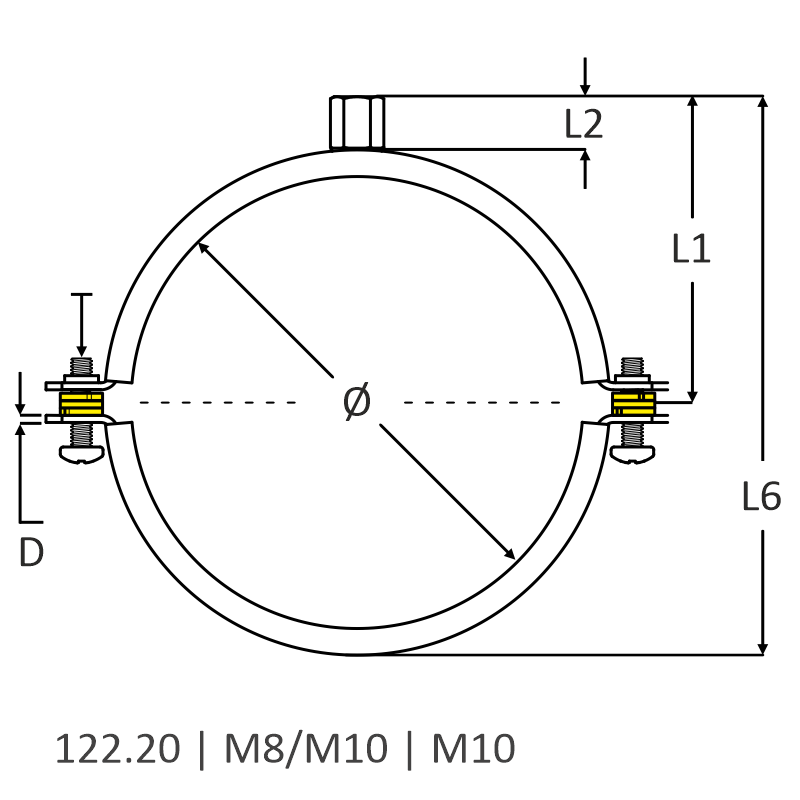

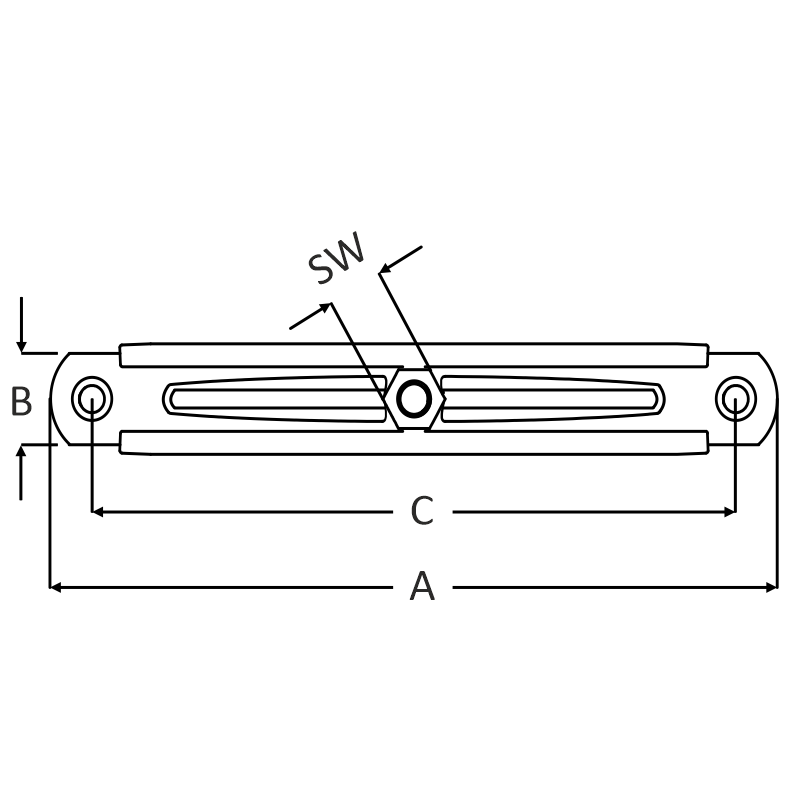

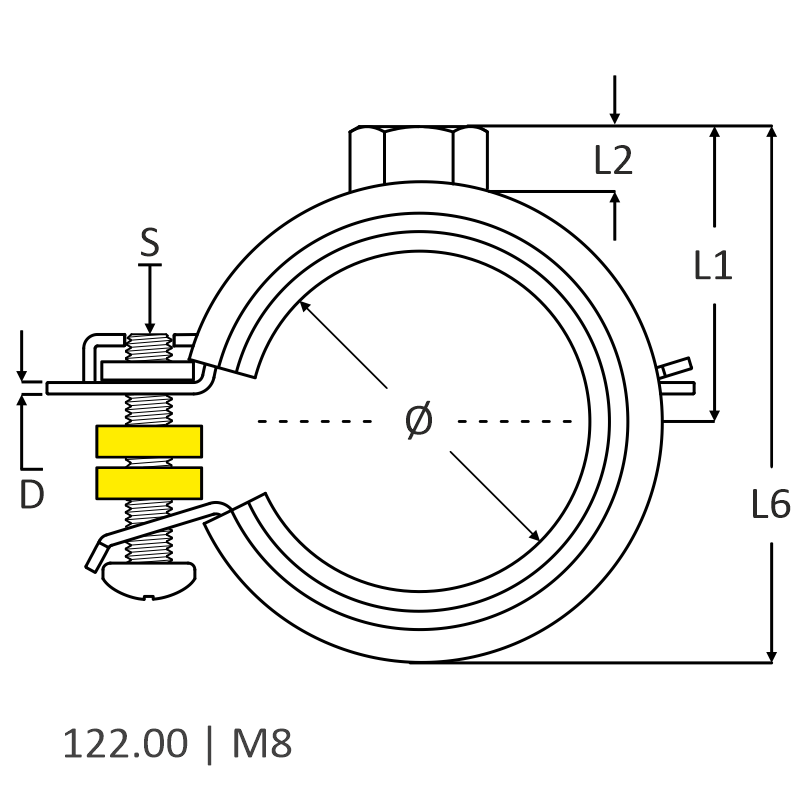

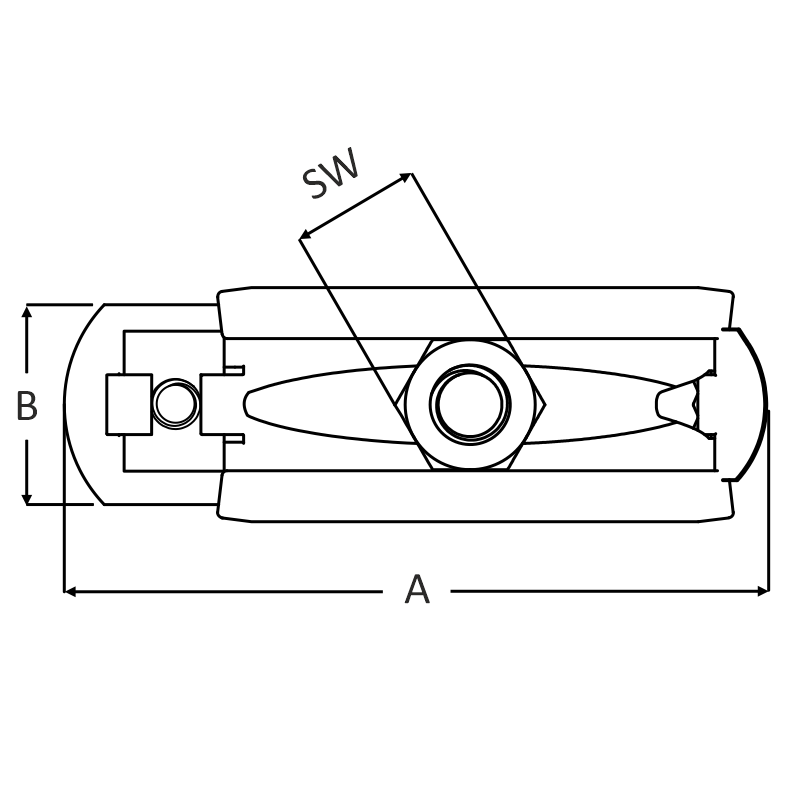

| Artikel Nr. | Ø (mm) | inch | Bereik | AS | B x D | Materiaal | Behandeling | vpe x aantal = totaal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Artikel Nr.122.00.0016 | 16 | 3/8” | (16 - 19) | M8 | 20 x 1٫25 | Staal | ELVZ | |||
| Artikel Nr.122.00.0020 | 20 | 1/2” | (20 - 23) | M8 | 20 x 1٫25 | Staal | ELVZ | |||
| Artikel Nr.122.00.0025 | 25 | 3/4” | (25 - 28) | M8 | 20 x 1٫25 | Staal | ELVZ | |||
| Artikel Nr.122.00.0032 | 32 | 1” | (32 - 35) | M8 | 20 x 1٫25 | Staal | ELVZ | |||
| Artikel Nr.122.00.0040 | 40 | 1 1/4” | (40 - 43) | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.00.0050 | 50 | - | (50 - 55) | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.00.0063 | 63 | - | (63 - 67) | M8 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.10.0075 | 75 | 2 1/2” | (74 - 80) | M8/M10 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.10.0090 | 90 | - | (90 - 93) | M8/M10 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.10.0110 | 110 | 4” | (110 - 113) | M8/M10 | 20 x 1٫50 | Staal | ELVZ | |||
| Artikel Nr.122.20.0125 | 125 | - | - | M8/M10 | 20 x 2٫00 | Staal | ELVZ | |||
| Artikel Nr.122.20.0160 | 160 | - | - | M10 | 20 x 2٫50 | Staal | ELVZ |
| Specificaties | : pijpbeugel geschikt voor kunststof (multilayer) buis, tevens toepasbaar voor staal of koperbuis. |
| Montage glijdend | : de afstandsringen zorgen ervoor dat leidingen kunnen uitzetten in de lengte. |
| Montage vastpunt | : voor vastpunt montage dienen de afstandsringen verwijderd te worden. |
| Materiaal | : staal DC 01 – EN10130 (St.12.03), elektrolytisch verzinkt (gem. min. 8 μm). |
| Herkomst | : materiaal en productie Europa. |

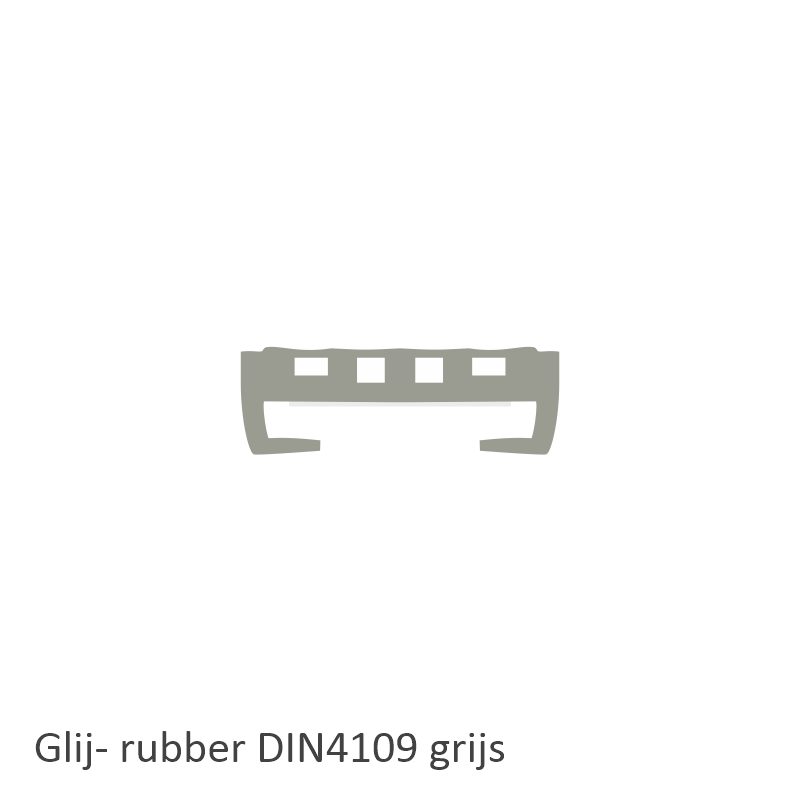

| Rubber inlage | : low friction | Glij rubber grijs volgens DIN4109 chloor- en siliconenvrij – dikte 4 mm. |
| Geluidreductie inlage | : 17dB(A) volgens ISO 3822-1, indien inlage niet overbelast wordt. |
| Temperatuur bestendigheid | : van -40° C tot +100° C | Voldoet aan de brandveiligheidseisen volgens DIN 4102-1 Klasse B2. |
| S (bout) | : DIN-u 7985 M5x25 mm met gecombineerd kop philips / sleuf, type 122.20 M6 DIN 9885. |
| Borging | : boutpunt met wax geborgd, Ø125 en 160 mm antiverliesring waardoor onverliesbaar geborgd. |

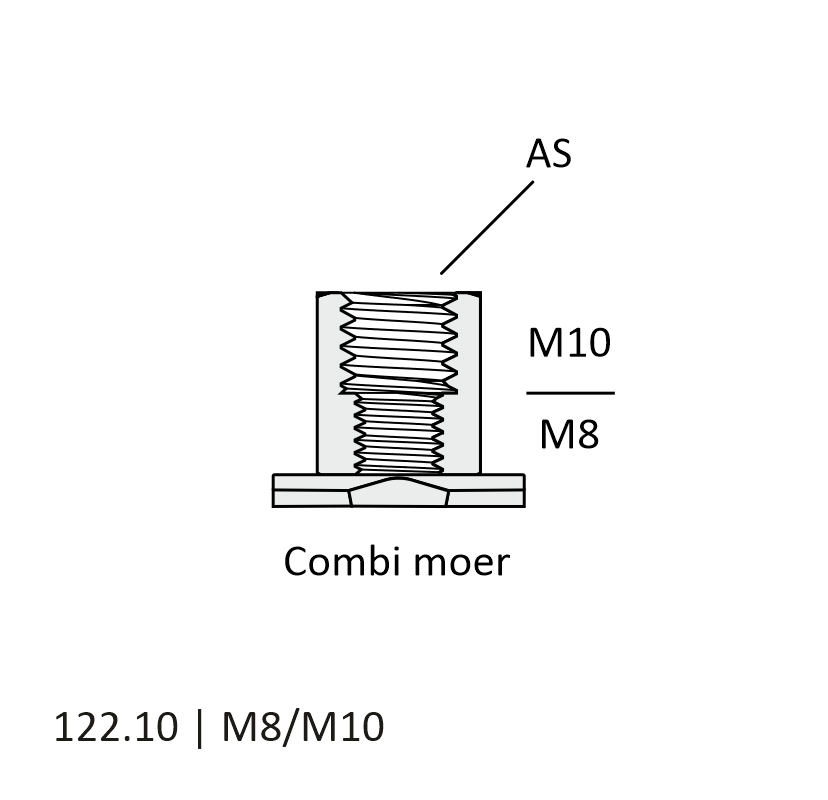

| AS (aansluiting) | : moer M8 en M8/M10 SW13, Moer M10 SW17. |
| Maatvast | : versterkingsgroef bij zetting geperst voor extra stevigheid. |
| Aanbevolen maximum load | : zie tabel. |
