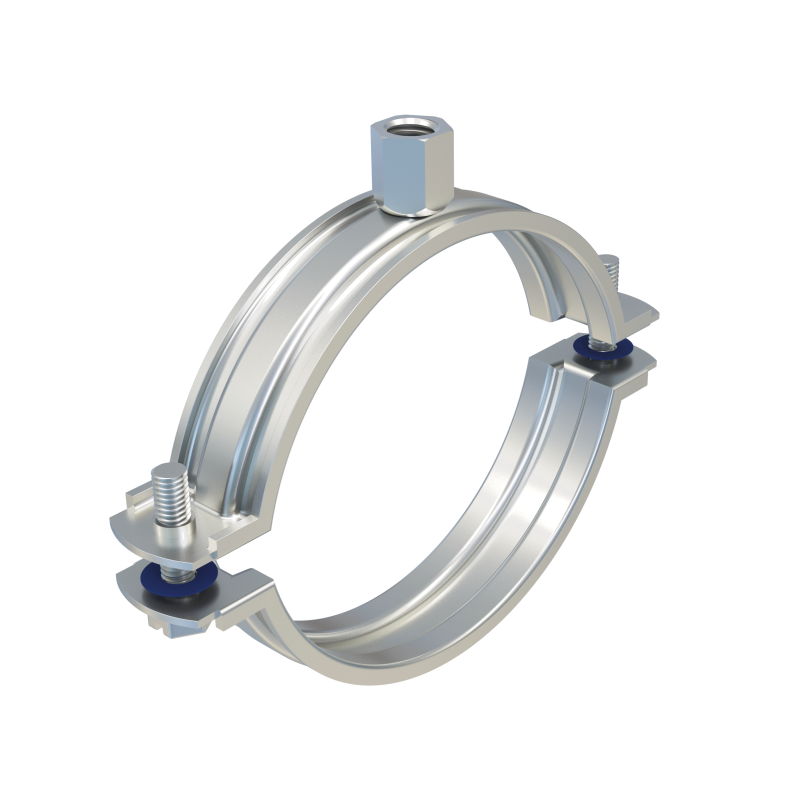

Pijpbeugel RVS-316 zonder inlage
| Afmetingen | Ø15-19 t/m 220-230 mm |
|---|---|
| Materiaal | RVS-316 |
Filters:

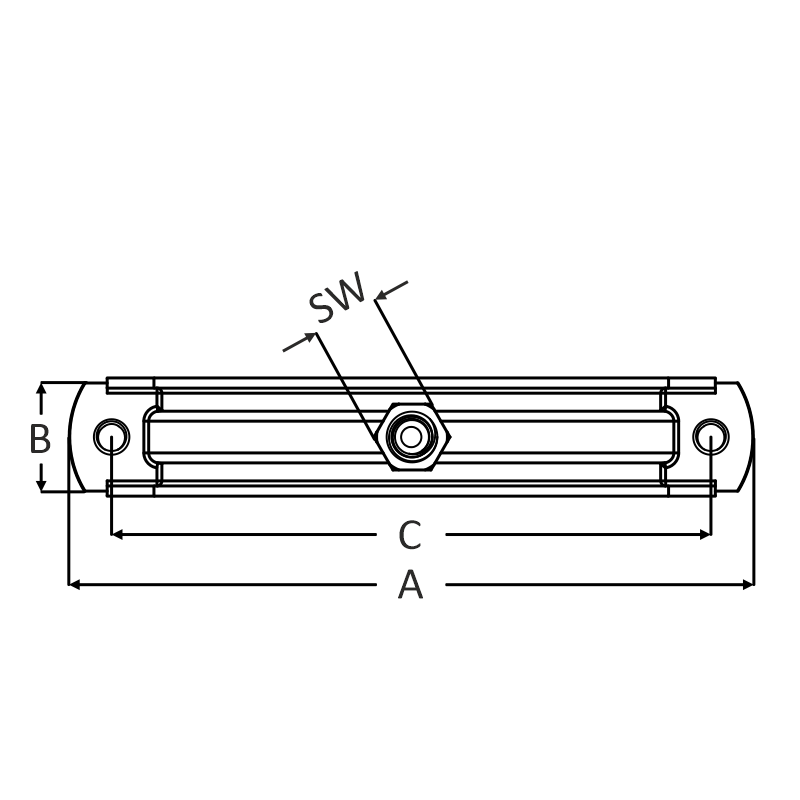

| Artikel Nr. | Ø (mm) | inch | AS | B x D | Materiaal | vpe x aantal = totaal | ||
|---|---|---|---|---|---|---|---|---|
| Artikel Nr.126.14.0015 | 15 - 19 | 3/8” | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0019 | 19 - 23 | 1/2” | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0023 | 23 - 29 | 3/4” | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0029 | 29 - 35 | 1” | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0035 | 35 - 41 | - | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0041 | 41 - 48 | 1 1/4” | M8/M10 | 20 x 1٫00 | RVS-316 | |||
| Artikel Nr.126.14.0048 | 48 - 54 | 1 1/2” | M8/M10 | 20 x 1٫25 | RVS-316 | |||
| Artikel Nr.126.14.0054 | 54 - 62 | 2” | M8/M10 | 20 x 1٫25 | RVS-316 | |||
| Artikel Nr.126.14.0062 | 62 - 72 | - | M8/M10 | 20 x 1٫25 | RVS-316 | |||
| Artikel Nr.126.14.0073 | 73 - 83 | 2 1/2” | M8/M10 | 23 x 1٫50 | RVS-316 | |||
| Artikel Nr.126.14.0083 | 83 - 93 | 3” | M8/M10 | 23 x 1٫50 | RVS-316 | |||
| Artikel Nr.126.14.0093 | 93 - 103 | 3 1/2'' | M8/M10 | 23 x 1٫75 | RVS-316 | |||
| Artikel Nr.126.14.0103 | 103 - 113 | - | M8/M10 | 23 x 1٫75 | RVS-316 | |||
| Artikel Nr.126.14.0113 | 113 - 123 | 4” | M8/M10 | 23 x 1٫75 | RVS-316 | |||
| Artikel Nr.126.14.0123 | 123 - 133 | - | M8/M10 | 23 x 2٫00 | RVS-316 | |||
| Artikel Nr.126.14.0133 | 133 - 143 | 5” | M8/M10 | 23 x 2٫00 | RVS-316 | |||
| Artikel Nr.126.14.0143 | 143 - 153 | - | M8/M10 | 25 x 2٫00 | RVS-316 | |||
| Artikel Nr.126.14.0155 | 155 - 165 | - | M8/M10 | 25 x 2٫00 | RVS-316 | |||
| Artikel Nr.126.14.0165 | 165 - 175 | 6” | M8/M10 | 25 x 2٫00 | RVS-316 | |||
| Artikel Nr.126.14.0195 | 195 - 205 | - | M8/M10 | 27 x 2٫25 | RVS-316 | |||
| Artikel Nr.126.14.0210 | 210 - 220 | 8” | M8/M10 | 27 x 2٫25 | RVS-316 | |||
| Artikel Nr.126.14.0220 | 220 - 230 | - | M8/M10 | 27 x 2٫25 | RVS-316 |
| Specificaties | : tweedelige pijpbeugel. |
| Materiaal | : RVS-316 A4 (1.4404), gepolijst. |
| S (bout) | : de kop van de sluitschroef M6 is voorzien van sleuf, kruis en zeskant met antiverlies ring. |

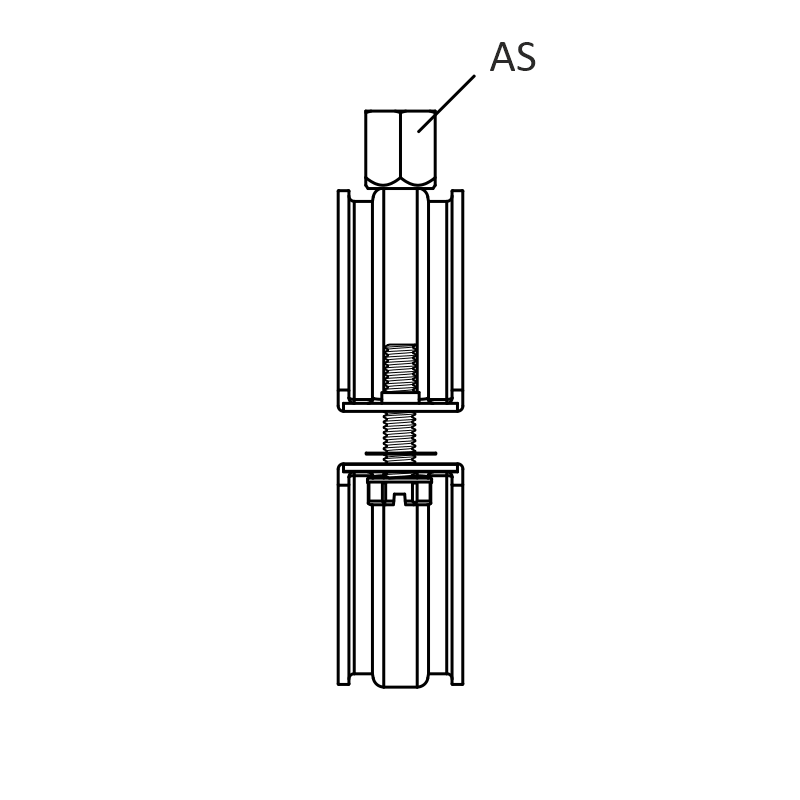

| AS (aansluiting) | : moer SW13 x hoogte 16 mm. |
| Maatvast | : versterkingsgroef bij zetting geperst voor extra stevigheid. |
| Aanbevolen maximum load | : zie tabel. |
