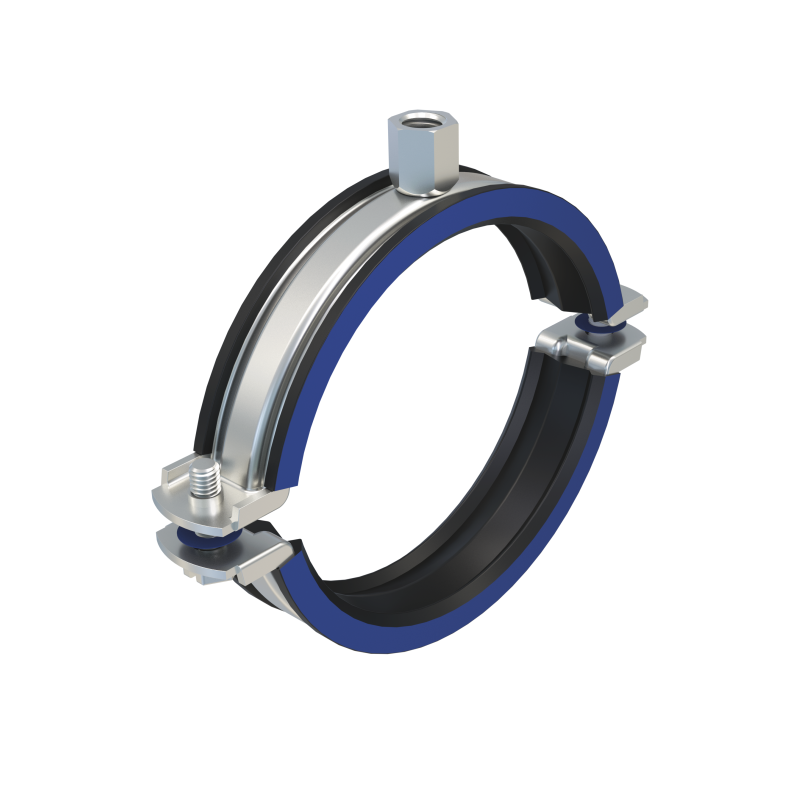

Pijpbeugel RVS-316 met EPDM rubber inlage
| Afmetingen | Ø15-19 t/m 215-225 mm |
|---|---|
| Materiaal | RVS-316 |
Filters:

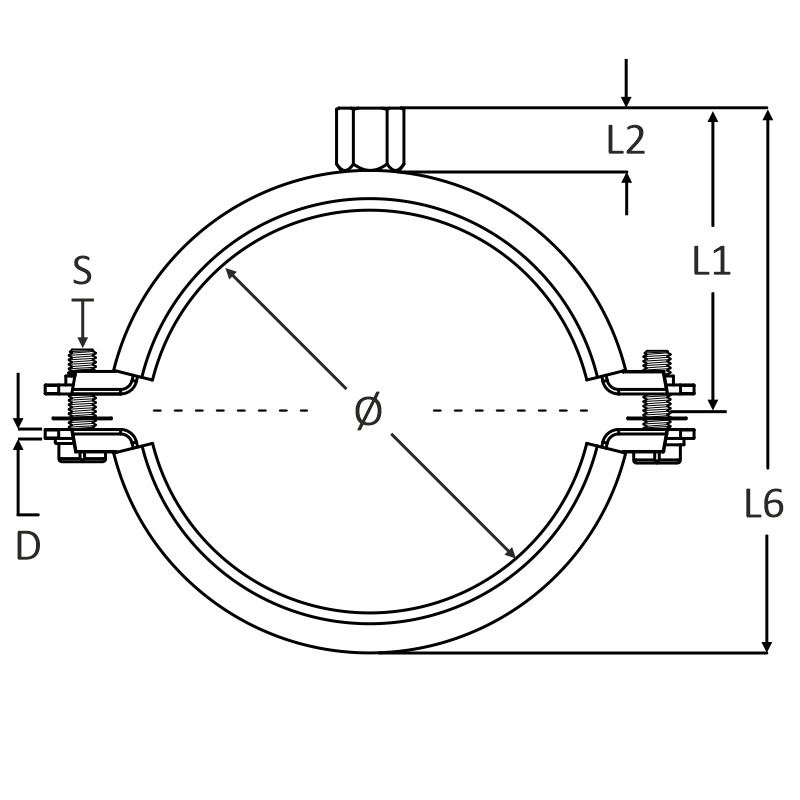

| Artikel Nr. | Ø (mm) | inch | DN | AS | B x D | Materiaal | vpe x aantal = totaal | ||
|---|---|---|---|---|---|---|---|---|---|
| Artikel Nr.125.14.0015 | 15 - 19 | 3/8” | 10 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0019 | 19 - 25 | 1/2” | 15 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0025 | 25 - 31 | 3/4” | 20 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0031 | 31 - 37 | 1” | 25 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0037 | 37 - 44 | 1 1/4” | 32 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0044 | 44 - 50 | 1 1/2” | 40 | M8/M10 | 18 x 1٫50 | RVS-316 | |||
| Artikel Nr.125.14.0050 | 50 - 58 | - | - | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0058 | 58 - 68 | 2” | 50 | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0068 | 68 - 78 | 2 1/2” | 65 | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0078 | 78 - 88 | - | - | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0088 | 88 - 98 | 3” | 80 | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0098 | 98 - 108 | 3 1/2'' | 90 | M8/M10 | 18 x 2٫00 | RVS-316 | |||
| Artikel Nr.125.14.0108 | 108 - 118 | 4” | 100 | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0118 | 118 - 128 | - | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0128 | 128 - 138 | - | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0138 | 138 - 148 | 5” | 125 | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0150 | 150 - 160 | - | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0160 | 160 - 170 | 6” | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0190 | 190 - 200 | - | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0205 | 205 - 215 | - | - | M8/M10 | 23 x 2٫50 | RVS-316 | |||
| Artikel Nr.125.14.0215 | 215 - 225 | 8” | 200 | M8/M10 | 23 x 2٫50 | RVS-316 |
| Specificaties | : tweedelige pijpbeugel. |
| Materiaal | : RVS-316 A4 (1.4404), gepolijst. |
| Rubber inlage | : EPDM rubber volgens DIN4109 chloor- en siliconenvrij – dikte 3 mm. |
| Geluidreductie inlage | : 17dB(A) volgens ISO 3822-1, indien inlage niet overbelast wordt. |
| Temperatuur bestendigheid | : van -50°C tot +110°C voldoet aan brandveiligheidseisen volgens DIN EN 13501-1:2010-01 Klasse E. |
| S (bout) | : de kop van de sluitschroeven is voorzien van sleuf, kruis en zeskant met antiverlies ring. |

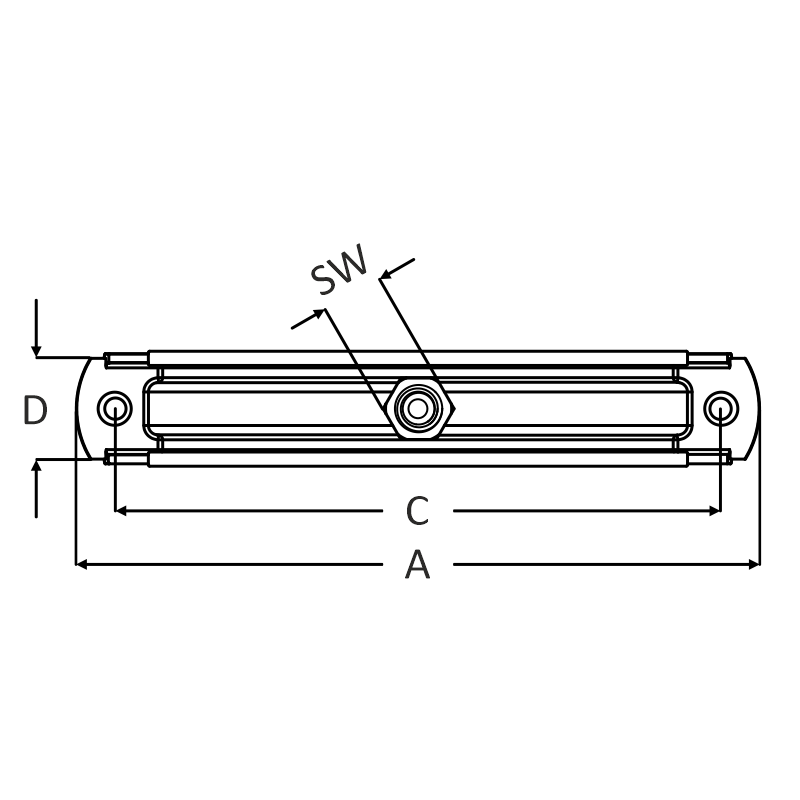

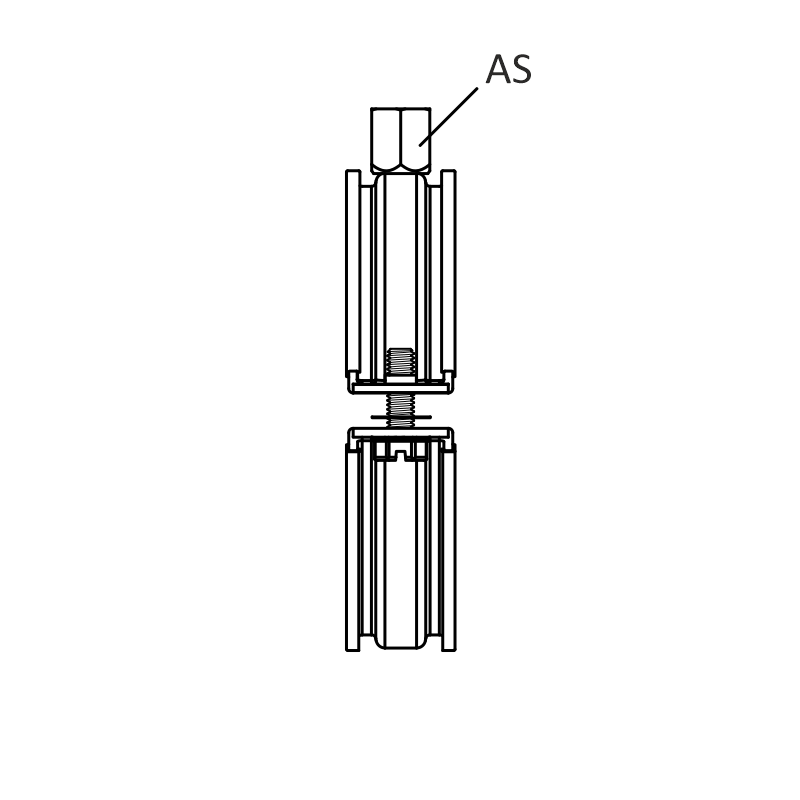

| AS (aansluiting) | : moer M8/M10 SW13. |
| Maatvast | : versterkingsgroef bij zetting geperst voor extra stevigheid. |
| Aanbevolen maximum load | : zie tabel. |
