Pijpbeugel RVS-304 zonder inlage

Afmetingen	Ø15-19 t/m 219-223 mm
Materiaal	RVS-304

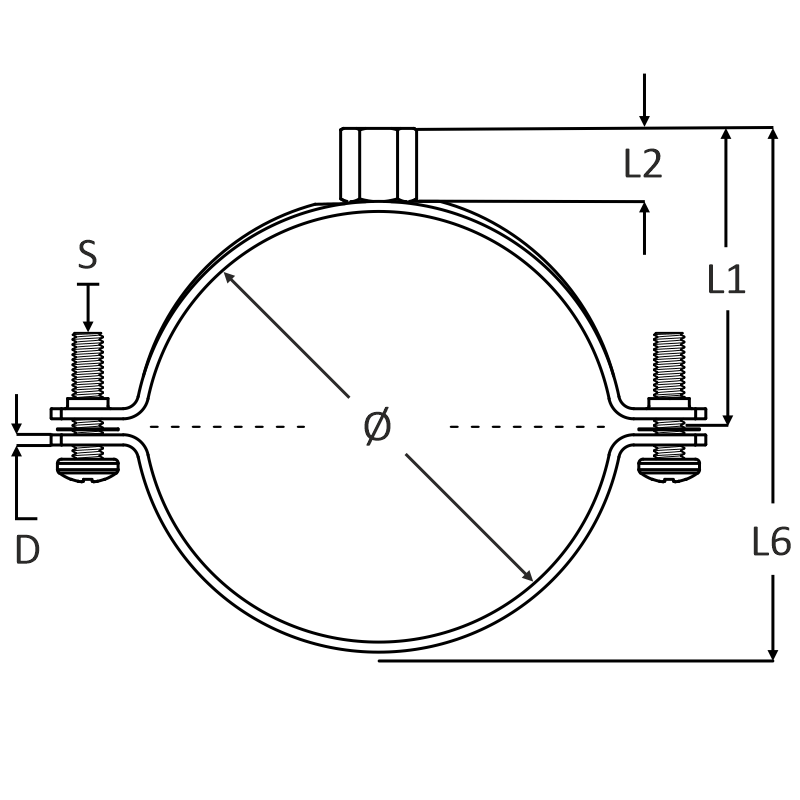

Pijpbeugel RVS-304 zonder inlage vooraanzicht

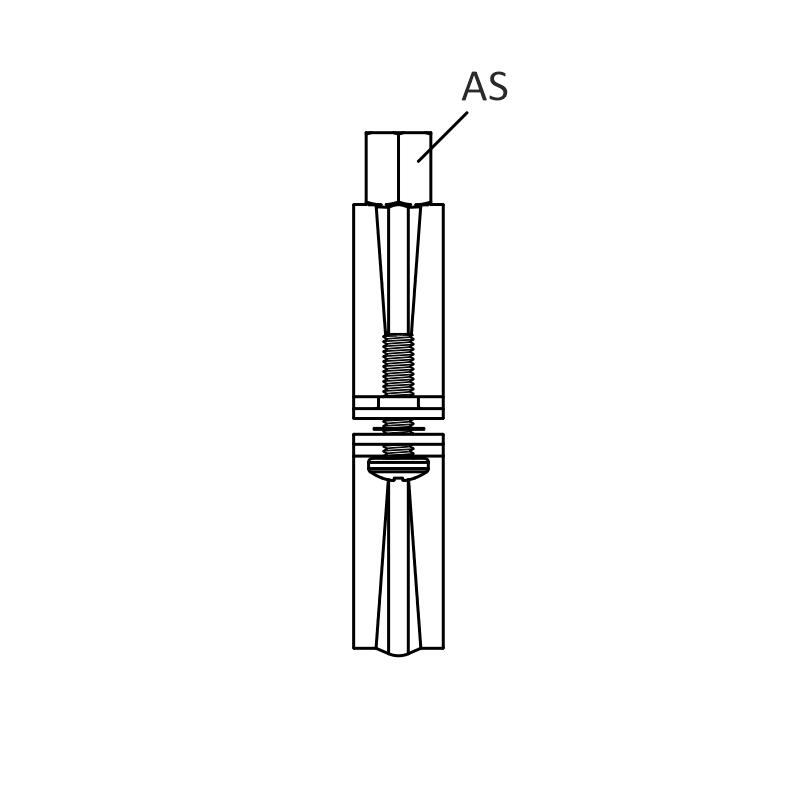

Pijpbeugel RVS-304 zonder inlage zijaanzicht

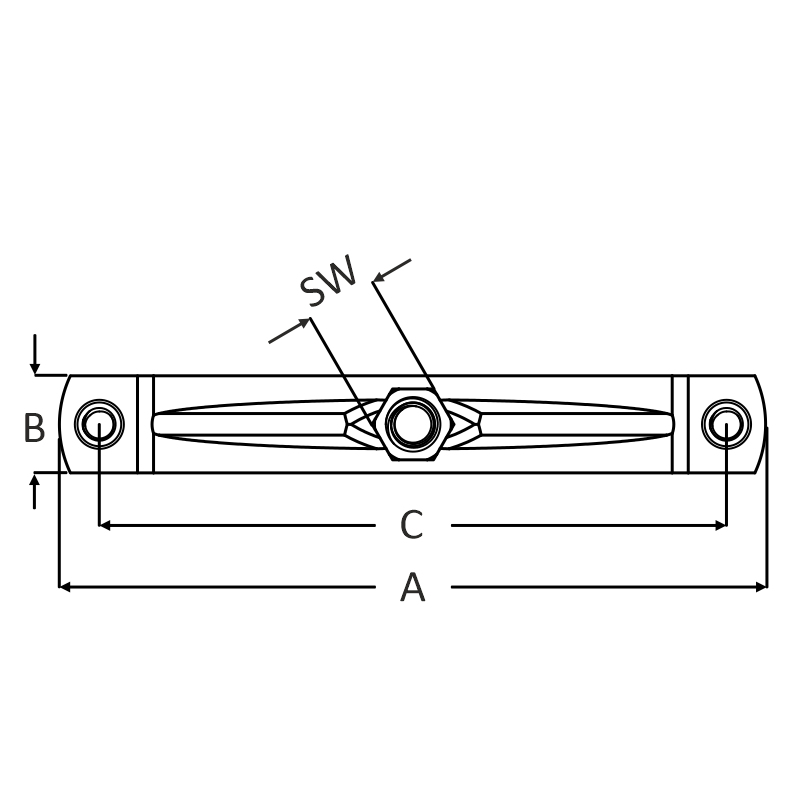

Pijpbeugel RVS-304 zonder inlage bovenaanzicht

Product variaties
Uitgebreide omschrijving
BIM Bibliotheek
Step files
Product sheet PDF

Filters:

Artikel Nr.	Ø (mm)	inch	AS	B x D	Materiaal	vpe x aantal = totaal
Artikel Nr.126.02.0015	15 - 19	3/8”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 56 C 40 L1 19 L2 8 L6 30 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0021	21 - 23	1/2”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 62 C 46 L1 21 L2 8 L6 34 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0026	26 - 28	3/4”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 66 C 50 L1 24 L2 8 L6 40 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0032	32 - 35	1”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 74 C 58 L1 28 L2 8 L6 48 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0040	40 - 43	1 1/4”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 78 C 62 L1 32 L2 8 L6 56 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0044	44 - 49	1 1/2”	M8	18 x 1٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 87 C 71 L1 35 L2 8 L6 62 SW 13 S M6 x 16 Max. load 2٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0050	50 - 56	-	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 94 C 78 L1 45 L2 15 L6 75 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0057	57 - 61	2”	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 100 C 84 L1 48 L2 15 L6 81 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0063	63 - 67	-	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 106 C 90 L1 50 L2 15 L6 85 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0070	70 - 73	-	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 110 C 94 L1 53 L2 15 L6 91 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0074	74 - 80	2 1/2”	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 118 C 102 L1 57 L2 15 L6 99 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0083	83 - 91	3”	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
A 128 C 112 L1 62 L2 15 L6 109 SW 13 S M6 x 20 Max. load 2٫5 kN
Pijpbeugel RVS-304 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.126.02.0101	101 - 106	-	M8/M10	18 x 2٫00	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 144 C 128 L1 70 L2 15 L6 125 SW 13 S M6 x 20 Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0108	108 - 114	4”	M8/M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 157 C 142 L1 75 L2 15 L6 135 SW 13 S M6 x 20 Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0115	115 - 116	-	M8/M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 162 C 145 L1 80 L2 15 L6 144 SW 13 S M6 x 20 Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0125	125	-	M8/M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 168 C 153 L1 81 L2 15 L6 147 SW 13 S M6 x 20 Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0131	131 - 135	5”	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 175 C 160 L1 80 L2 10 L6 150 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0137	137 - 142	5”	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
A 182 C 167 L1 83 L2 10 L6 156 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.126.02.0159	159 - 163	-	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 20 x= 20	Buy Now
A 202 C 186 L1 93 L2 10 L6 176 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 20 x= 20	Buy Now
Artikel Nr.126.02.0165	165 - 169	6”	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 20 x= 20	Buy Now
A 209 C 194 L1 99 L2 10 L6 188 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 20 x= 20	Buy Now
Artikel Nr.126.02.0200	200 - 206	-	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 15 x= 15	Buy Now
A 242 C 226 L1 113 L2 10 L6 216 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 15 x= 15	Buy Now
Artikel Nr.126.02.0210	210 - 212	-	M10	23 x 2٫50	RVS-304	Pijpbeugel RVS-304 zonder inlage aantal 10 x= 10	Buy Now
A 252 C 236 L1 119 L2 10 L6 228 SW 17 S M8 x 30 + moer Max. load 3٫0 kN
Pijpbeugel RVS-304 zonder inlage aantal 10 x= 10	Buy Now

Specificaties	: tweedelige pijpbeugel.
Materiaal	: RVS-304 A2 (1.4301).
Herkomst	: materiaal en productie Europa.
S (bout)	: DIN-u 7985 M6 met antiverlies ring geborgd.
S (bout 2)	: vanaf Ø131 mm M8 tapbout DIN933 met moer DIN934 M8.
AS (aansluiting)	: moer M8 en M8/M10 SW13, moer M10 SW17.
Maatvast	: versterkingsgroef bij zetting geperst voor extra stevigheid.
Aanbevolen maximum load	: zie tabel.
