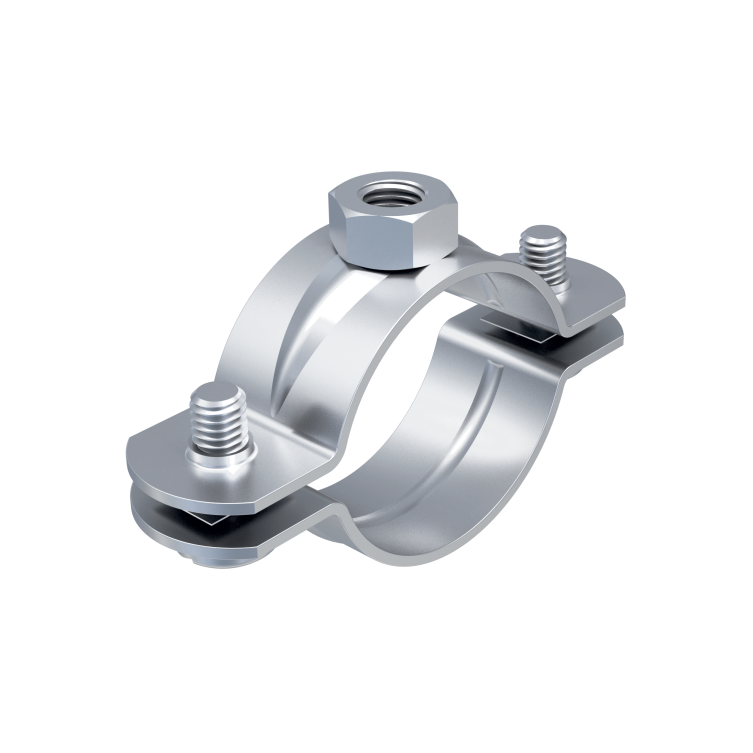

Pijpbeugel M8 zonder inlage

Afmetingen	Ø15-19 t/m 80-83 mm
Materiaal	Elektrolytisch verzinkt

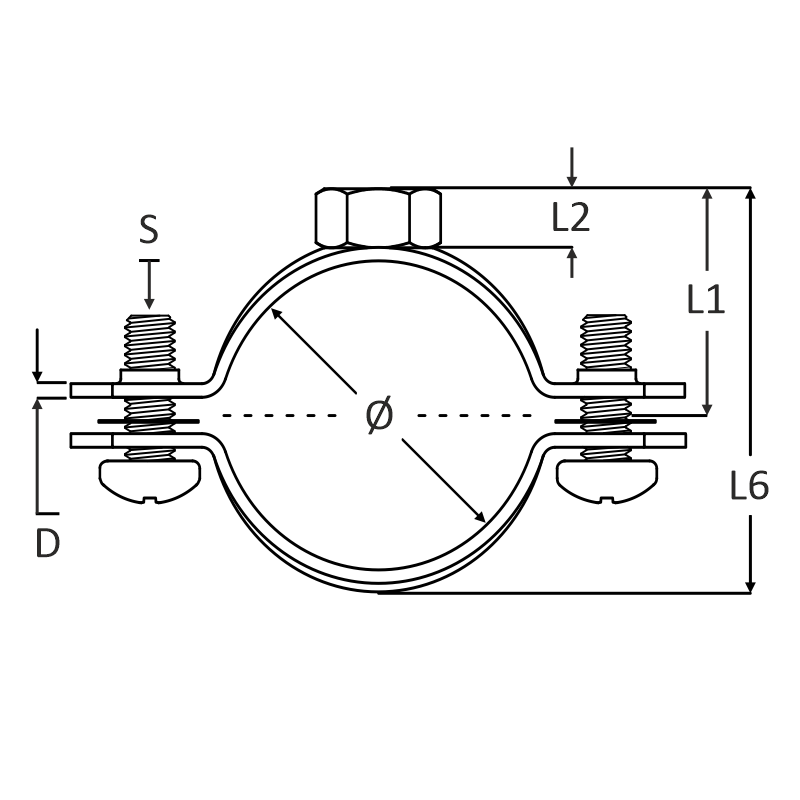

Pijpbeugel M8 - M10 zonder inlage vooraanzicht

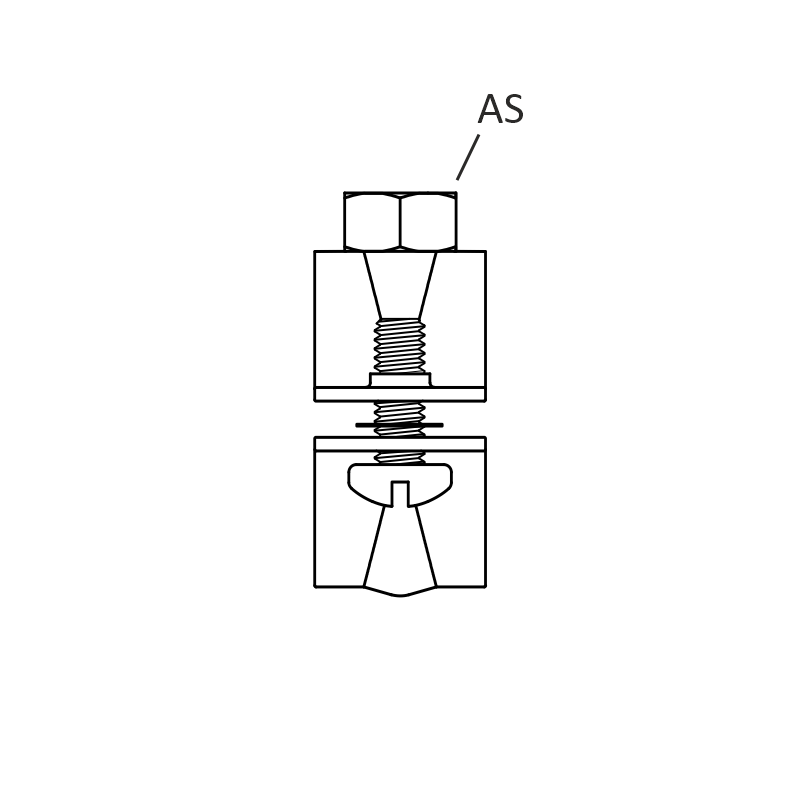

Pijpbeugel M8 - M10 zonder inlage zijaanzicht

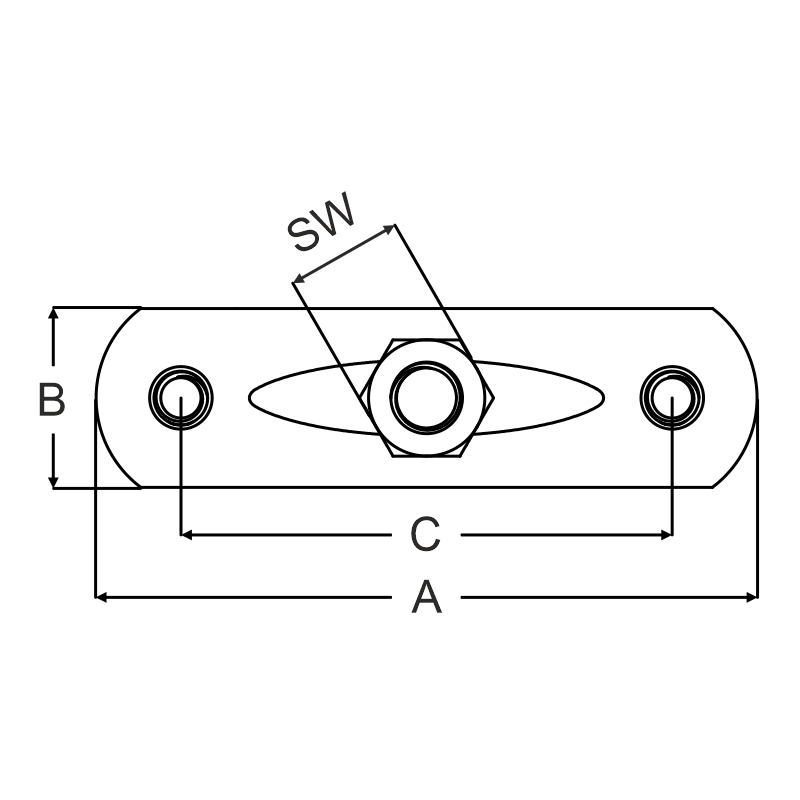

Pijpbeugel M8 - M10 zonder inlage bovenaanzicht

Product variaties
Uitgebreide omschrijving
BIM Bibliotheek
Step files
Product sheet PDF

Filters:

Artikel Nr.	Ø (mm)	inch	AS	B x D	Materiaal	Behandeling	vpe x aantal = totaal
Artikel Nr.124.00.0015	Ø (mm)15 - 19	inch3/8”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 56 C 38 L1 18 L2 8 L6 28 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0020	Ø (mm)21 - 23	inch1/2”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 59 C 41 L1 19 L2 8 L6 30 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0025	Ø (mm)25 - 28	inch3/4”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 66 C 48 L1 22 L2 8 L6 36 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0032	Ø (mm)32 - 36	inch1”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 73 C 55 L1 25 L2 8 L6 42 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0040	Ø (mm)38 - 43	inch1 1/4”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 77 C 59 L1 28 L2 8 L6 48 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0044	Ø (mm)44 - 49	inch1 1/2”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 87 C 69 L1 31 L2 8 L6 54 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0050	Ø (mm)50 - 56	inch-	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 92 C 74 L1 33 L2 8 L6 58 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0057	Ø (mm)57 - 61	inch2”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
A 99 C 81 L1 37 L2 8 L6 66 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 50 x= 50	Buy Now
Artikel Nr.124.00.0063	Ø (mm)63 - 70	inch-	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now
A 107 C 89 L1 41 L2 8 L6 74 SW 13 S M6 x 16 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.124.00.0070	Ø (mm)70 - 77	inch2 1/2”	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now
A 114 C 96 L1 43 L2 8 L6 78 SW 13 S M6 x 20 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now
Artikel Nr.124.00.0080	Ø (mm)80 - 83	inch-	ASM8	B x D20 x 1٫50	MateriaalStaal	BehandelingELVZ	Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now
A 116 C 98 L1 46 L2 8 L6 84 SW 13 S M6 x 20 Max. load 1٫5 kN
Pijpbeugel M8 zonder inlage aantal 25 x= 25	Buy Now

Specificaties	: tweedelige pijpbeugel zonder inlage.
Materiaal	: staal DC01 / DD11 – EN10130 (St.12.03), elektrolytisch verzinkt (gem. min. 8 μm).
Herkomst	: materiaal en productie Europa.
S (bout)	: DIN-u 7985 M6 met anti-verliesringen.
S (bout en moer)	: vanaf Ø200 mm bout DIN933 + moer 934 8.8 kwaliteit.
AS (aansluiting)	: moer M8 SW13, moer M10 SW17.
Maatvast	: versterkingsgroef bij zetting geperst voor extra stevigheid.
Aanbevolen maximum load	: zie tabel.

BIM Bibliotheek

Step files

124.00 - Pijpbeugel M8-M10 zonder inlage.pdf
